ピコ水力発電等極小発電に最適な蓄電池充電制御器


〜200W程度用充電制御器セットの紹介です

今迄,充電制御器セットは発電容量が不明な場合、入手不可能でしたが、〜20W, 〜40W, 〜200Wの刻みに対応。
それ以上の場合は既に対応済みです。

CONTENT

ピコ水力発電の場合、またそれが極小容量発電の場合、蓄電池用充電制御器は市場では見受けられません。例え見出したとしても、価格は、その容量に比例的でなく、高価すぎて、購入は不可能でした。この状況に対応すべく、弊社では, 過去に 20Wを基本とした SPACE10を発表し、20W(12VDC)対応とし、2台パラレル結合で40W迄、又3台をパラレルにし60W迄対応は可能でした。これら範囲内ではDC-ACインバーターの利用での100VAC応用は低電力の為、ACのご利用はお勧めしておりません。

この度、DIY-II TURGOと呼ばれる、発電量が200-300W程度の安価(タービン+発電機)セットの発売に至り、その電力に適した充電制御器の必要性に迫られ、商品名DIY-II EBシリーズを発表しました。特徴は:

(1)充電制御センサーとして、超小型且つ信頼性の高い新型充電制御器を採用:”Flexcharge NC25a
この充電プログラムはMPPTより、PWMより効率は高いのです(12,24,48V蓄電池用)。

(2)制御盤内にDC-ACインバーターを組み込み、100V ACを最初から、使用目的としています。

Space10 (20W)

パラレルで40W

Space10特徴

Space10  一台

並列結合


*魅力的価格
ダミー抵抗内蔵
\15,000.-/SET


*20,40,60W迄
魅力的価格体系

取扱説明書(PDF)

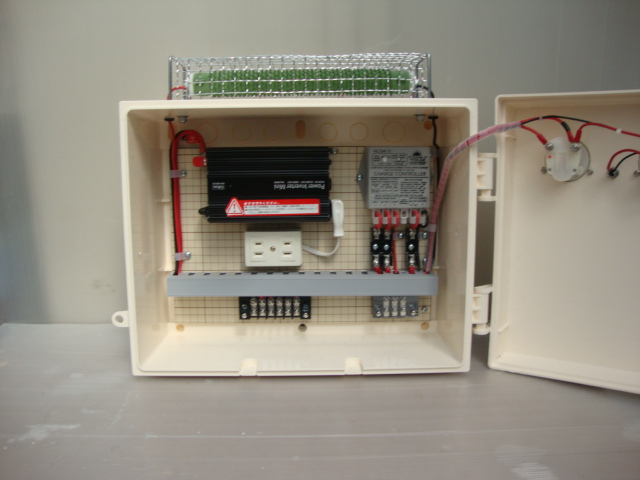

DIY-II EB12配電盤内写真


DIY-II EB12表示メーター


200W制御盤内部

12V用で200W用
の場合、DIY-II EB12/200と
表現します

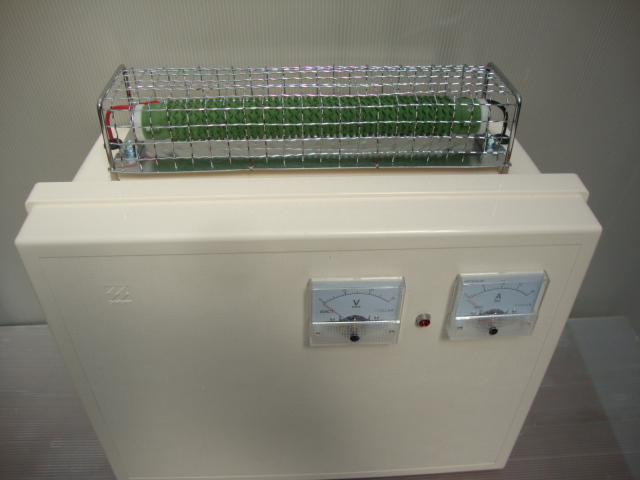

正面とダミー抵抗

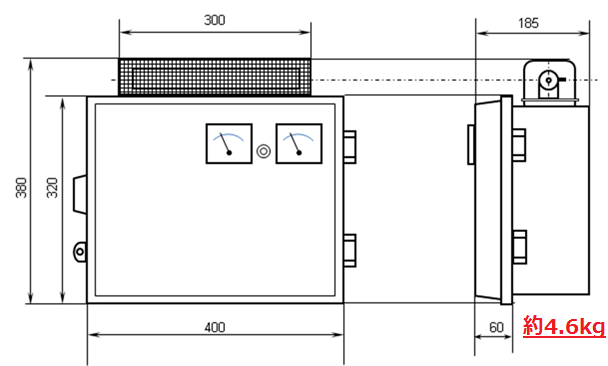

DIY-II EB12/200型

\99,600.-/set

消費税、送料が加算されますが DIY-II Turgoと同時御発注の場合
弊社負担となります。

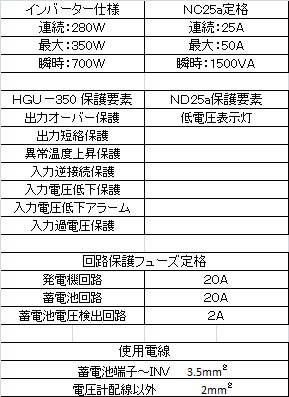

本製品は
12V,200W用です。

電気回路の説明は以下の通りです。

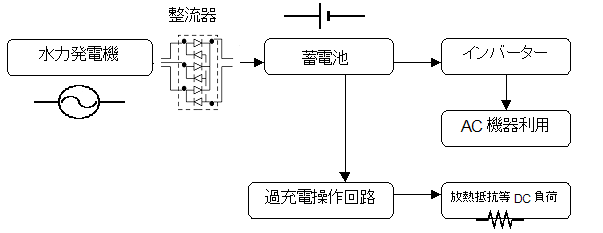

〜200W充電制御器システム回路


発電機は交流を発生します。その後、整流器で直流変換し、蓄電池を充電します。もし蓄電池が満充電状態になれば、過充電防止回路が、余剰分を放熱抵抗に流し、システムを安全に保ちます。家庭用電気製品を使いたい場合、インバーターで再度交流に戻し、100VAC電力の利用が可能となります。



のページでは200W程度の発電に適した充電制御の紹介ですがもっと大容量をお考えの場合:
25A程度
35A程度
60A程度
100A程度
200A程度等
対応可能ですので、蓄電池電圧アンペア値をお教えください。12,24,48Vのご指定が必要ですMay 2015
