ペルトン、自然水利用の場合 |
ペルトン、水道局基準総ステンレス |
 |
 |
IREM

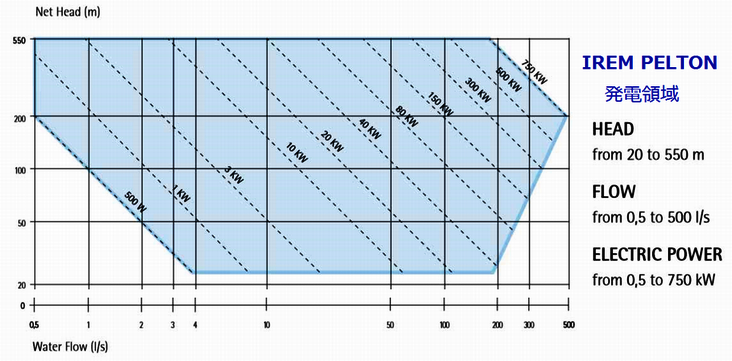

エコワット ペルトンは垂直軸タイプで、その為多くのメリットが得られ、デメリットはありません。ペルトンバケットは精密鋳造ステンレス製で、高品質長寿命を約束しています。ペルトンタービンの直径とバケット寸法の選定は落差、水量から個別に計算され、最高の効率を保証しています。このタービンは非同期発電機の回転軸に直結し更に効率を高めています。与えらえる水は総計6個のノズルに分配され一年中の流量変化に対応し、例え水量が最大から20%に落ちても発電は止まりません。ノズル制御はポール弁のON/OFFタイプか、0-100%調整可能のニードル弁を使えます。どちらも全自動、又は手動を選べます。発電機と本体は容易に切り離せますのでゴミが詰まった場合などの清掃は即復帰が可能です。この様に垂直軸タイプのペルトンタービンシステムは高能率をお約束いたします。ノズルは水量により、樹脂製とステンレス製に別れています。
|

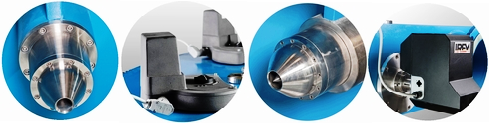

★ノズルは2種あります。自然水ではボール弁作動の開放ノズルをお薦めします。雑物で詰まりません。ニードルノズルは、水道水の様な完全にきれいな水質には適し、自然水用にはお薦めしていません。 |
 |
|
開放ノズル ボール弁駆動 ニードルノズル ニードル駆動部 |
特長を下の写真に示します。水噴射部(胴体）と タービン＋発電機を容易に分離できます。
|
