流水投入型ピコ水力発電機(UW100型)



お知らせ:

UW100の生産は約20年前、英国アンプエアー社から始まりましたが、突然, 2015年3月、新しい会社に吸収され、新組織として同年8月再出発いたしました。しかしながら、今迄発売された各種のアクセサリー類は、生産中止とな り、本体と、取り付けポールの2種のみが再開されています。充電制御器は、株式会社イズミ製を提供し、実用上支障の無い様になっています。
 Augsut 2015

残念なお知らせ:
20175月、
本製品の販売は停止となりました。メーカーは努力を重ねましたが、値上げ幅が大き過ぎ販売再開は出来ないのが理由です。長年ご愛顧頂きましたが、残念です。本年7月頃弊社ホームページ改定時この商品の掲載は撤去いたします。


アンダーウオーター100
潜水艦型ピコ水力発電機)
DC12V、又は24V 出力、最大100W迄
出力線(先端には整流器)が本体から出ています
各電圧は変更不能です。

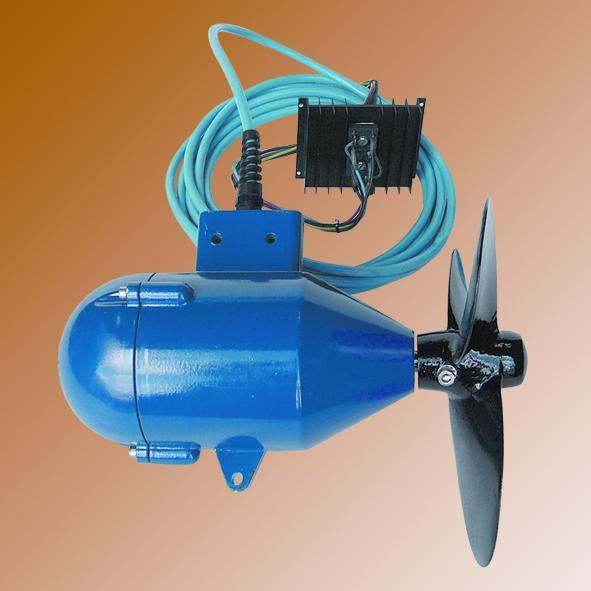

整流器付き全体像

画像や表に青の罫線が見える場合クリックで拡大可能です

農業水路、川、疎水、流水等を利用した蓄電地充電専用ピコ水力発電機です。写真の羽側が流れの向きに相対します。潜水艦の反対をイメージして下さい。水路、疎水、小川等水流中に沈めるだけで発電が開始されます。羽根の回転により永久磁石発電機が作動し、標準プロペラ、流速4m/sec12V8アンペア得られます。回転軸の防水シールは二重、出力電線も内部外部シールの二重構造です。深度変化(気圧変化)や温度変化に密閉容器が適応可能にする為容器内は油成分で満たされ環境の変化に対応しています。この油は金属錆発生を防止します。最高深さ10メーター迄、流速最低3m/秒以上が使用条件です。 海水の御利用はお勧め出来ません;一年で錆発生します。 2006年以前はアクエアー100と称していましたが、メーカー統合により商品名が上記になりました。

出力電線について
4芯線4メーターが標準の長さです。先端には放熱板付き整流器2個が繋がり、そこから充電制御器経由で蓄電池に繋ぎます。設置場所は乾燥した換気十分な部屋が必要です。電線延長には端子を使用し、完全固定が必要です。



出力関係グラフ

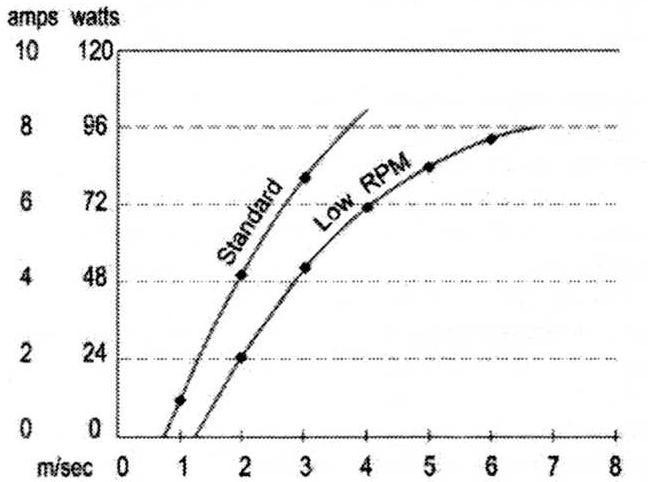

流速と発電量

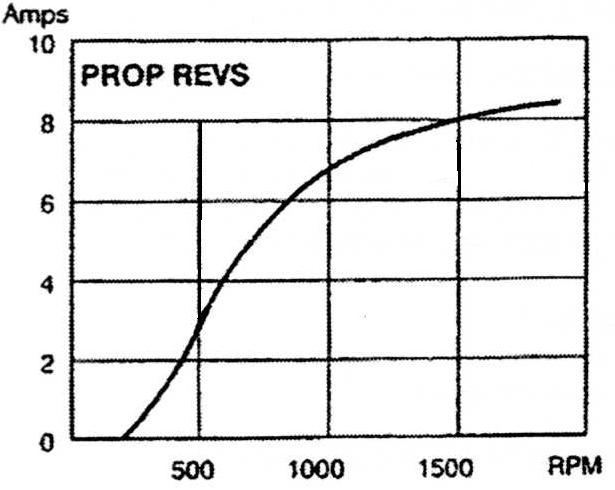

回転数と発電量

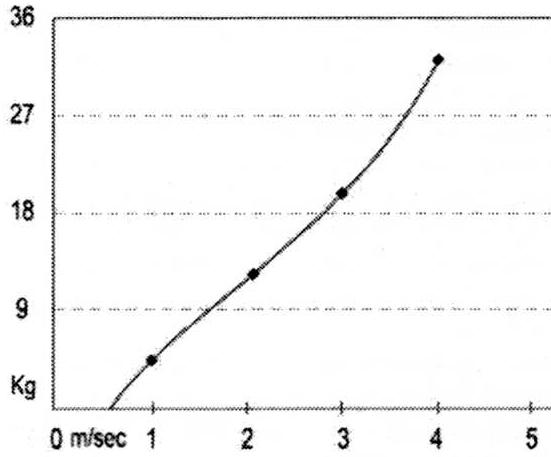

流れによる荷重

流速と発電量の関係

回転数と発電量 流速と抵抗


仕 様
 :清水

項目 仕様 項目 仕様
出力(流速4m/s) 100W プロペラ 3枚羽(1kg重量)
発電開始流速 1 m/s プロペラ直径 312mm(アルミ)
出力電圧 12V or 24V 蓄電池制御器 蓄電池保護用に薦めます
全体重量( プロペラ無し) 10kg 最低蓄電池量 100Ah(12Vシステム)


発電量の目安
100Wと呼んでいますが水力発電の場合24時間稼動しますので流速4m/秒で2400WH/日、2.7/秒で1500WH/日の電力を得ることが可能です。流れの遅い場所でも水の流れを絞りこみ早める工夫を試してください。このデーターは深さ40cmで計測。





参考図面と部品

固定ポール、電線保護機能, 長さ1.2m アルミ合金

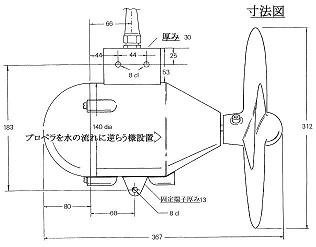

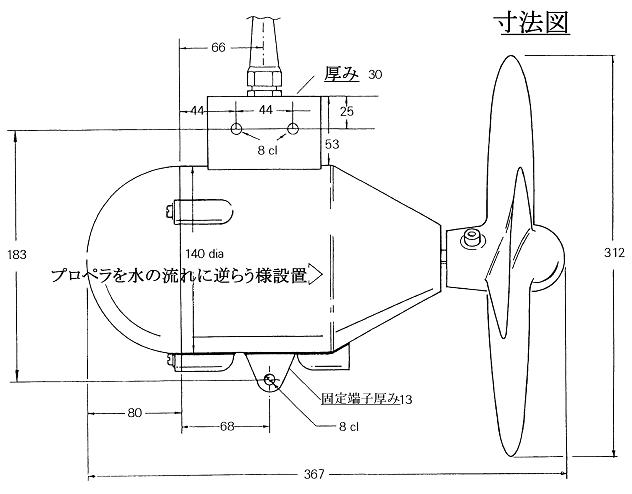

寸法図


価格案内  12V, 24V いづれかのご指定が必要です


UW100-12又はUW100-24(ご指定必要) \370,000/set
アルミ固定ポール(白色塗装、1.2m) \60,000/pce
蓄電池充電制御器(12V,20W) (*)    SPACE10 \17,000/set


(*)ご要望により、24V等 ご指定のVとWに適する制御器も製作可能ですが、価格は8万円程度必要となります。



UW100には日本語マニュアルが用意されています。


お支払いは前金でお願いします。納期約2か月、消費税が加算されます。上記部品価格は本体と同時発注の価格です。

部品単一のご発注の場合、輸入品の為、追加料金が必要です。                                     August 2015
