エナジーシステム&デザイン社 (カナダ)マイクロ水力発電システム



  蓄電池充電専用 (12/24/48V DC)
マイクロ水力発電機、DC出力


Stream Engine® & X-Stream® Engine

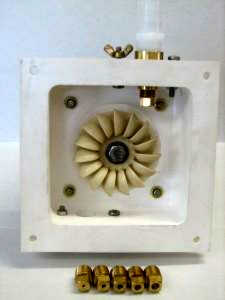

sample20 1986年以来世界で使用されてきた”ストリームエンジン SE" です。蓄電池充電用の名機と呼ばれています。2015年ターゴタービンの材質がブロンズから高機能樹脂に変更されています。充電制御はPWM充電方式が適しています。2015年 "X-SE"モデルが新発売。両者の差は新型は発電量が倍に設計されました。左の写真はSEです。
大きさの理解の為にタバコの箱を右に置いています。輸送にはべニア板に固定してお送りしますので、輸送中の事故は有りません。
Net約14kg, 機械寸法 高さ23cm x幅38cmx奥行38cm:
落差3-150m 水量0.6-10g・秒が目安です。
                         "X-SE"の魅力
SEからX-SEへの飛躍の原点は、SEを2台お使いの方が、何とか一台で同量の発電が出来れば、手間は省けるのに...この要望にお応えしたのがX-SEです。しかし100Wのエネルギーが200Wになるのだ!! でなく、やはり最低300W程度のエネルギー領域からの効率向上効果ですので全てが倍発電ではありません。目安はSEが1000rpm, 1kWの場合、同じ条件でX-SEを使いますと2kW出力となります。機械的差異はマグネットとコイルを飛躍的に改良。外観は同じです。ノズル 1個 2個 4個と3機種から選べます。

SEからX-SEへ進化しました .(両者の比較PDFはここをクリック)

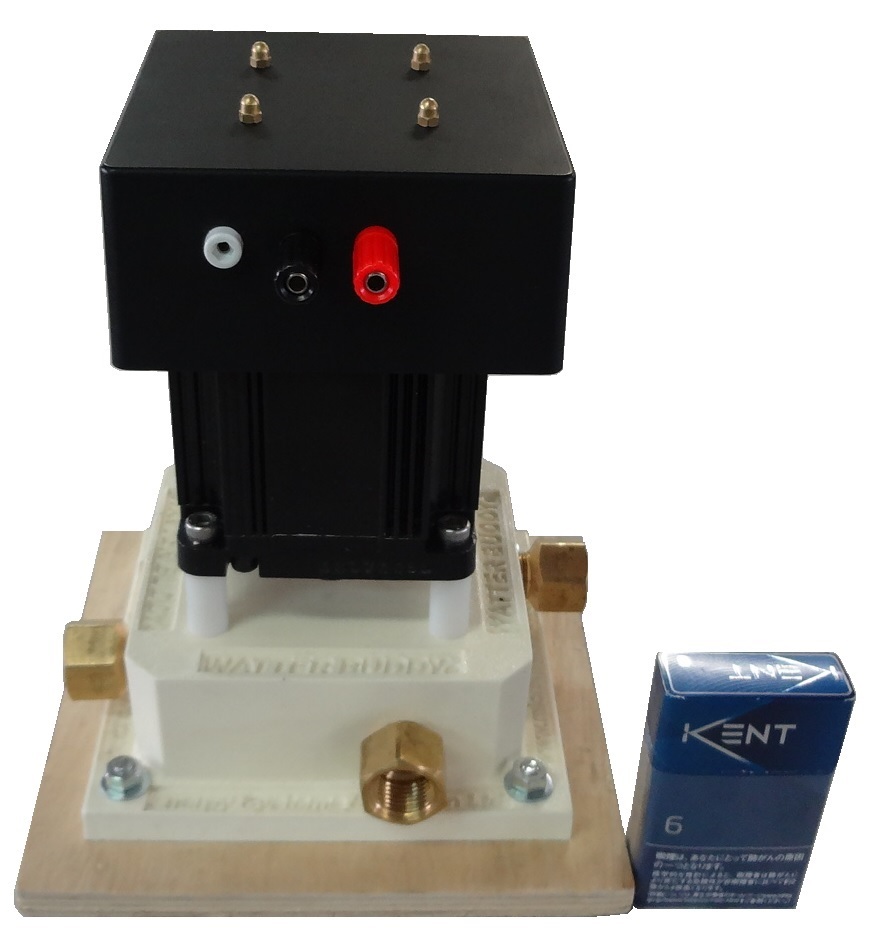

小さい機械です。大きさの理解の為にタバコの箱を右に置いています。
Net約4kg、機械寸法高さ20cmx幅15cmx奥行15cm
落差7-65m 水量 0.10-1.4g・秒が目安です

        ”水小僧
例えば、計算上20W〜100Wの発電量の場合、超小型の発電機を市場で見出す事は困難な作業です。しかし、どうしてもデーターを収集したい、或いは 100Wでも24時間充電し蓄電池からACとして利用したいなど、ピコでも利用価値や必要性のある場合、この”水小僧”がお役にたちます。270W迄発電可能です。価格も1ノズル型で\158,000+消費税と魅力的です。20W/12Vの発電の場合、安価な蓄電池充電制御器も容易しています。

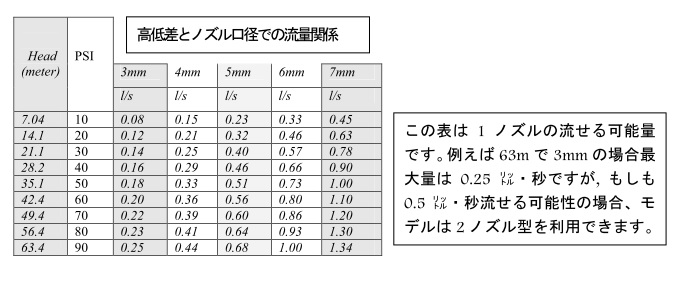

  ONE Nozzleでの落差と流量の関係表(jpg)をご覧ください(ここをクリック)

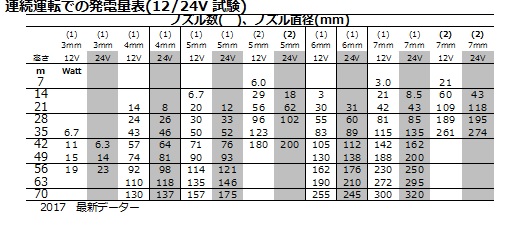

  One/TwoNozzlesでの落差とノズル口径での発電量表(jpg) (ここをクリック)
       機種はノズル1個、2個、4個と3機種から選べます。
*12/24V蓄電池、*Star/Delta切替可(S=max7A. D=max12A)
















(オプション品:デジタル、マルチメーター

DC電圧(V)とアンペア値(A)を1台のテスターで見ることが出来ます。左記のテスターを本体ターミナルに接続して利用。SE機やX-SEでは標準装備品ですが、"水小僧”では、オプションとなります。本体購入時同時発注 ¥5,000です。
     お子様にどうぞ!


像をクリックしてファイル(PDF1.6MB)ダウンロード:厚手の紙に印刷して"SE"マイクロ水力発電機のペーパークラフトを作ろう:息を吹いたら発電機が 回転するよ!!!   (お客様のご好意により掲載)

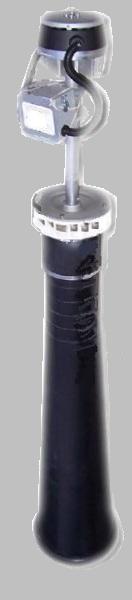

低落差用、 LH1000型

従来の水力発電方式とは異なり、高低差を必要とするパイプラインの設置が不要です。例えば十分な水量がある水源から水路を導きその先に18cmの落とし穴を作ります。その穴に推進器をはめ込み流れ落ちる水は排水管を通じ排水路に流れます。この水の流れでプロペラが回転し、プロペラの回転は発電機の回転に直結します。

落差 水量 予想発 電量
3m 63(g・秒) 1000W
2m 54 550W
1m 40 200W

カナダ製品ですが、詳しい日本語マニュアルを用意していますので、 安心して作業可能です。
電気制御盤は日本製で提供していますので、お問い合わせ下さい。
